الدرس 05 Mapinfo : إعداد طبقات الرسم الخطية و إدخال البيانات



قبل البدأ في رسم الظواهر الخطية يجب التمييز بين الأنواع الثلاث الخاصة برسم الخطوط ببرنامج Mapinfo  و هي:




رسم خط مستقيم
Ligne (Line)

رسم قوس
Arc de cercle (Arc)

رسم الخطوط المتعرجة
Polyligne (Polyline)



بالنسبة للرمز  الخاص برسم خط مستقيم فنادرا ما يستخدم، و عند الرسم بواسطة هذه الأداة يجب الضغط على زر الفأرة الأيسر و إبقاء الضغط من نقطة البداية حتى نقطة النهاية. و لتعديل الخط ننقر عليه مرتين فتظهر لنا علبة الحوار التالية التي يمكن من خلالها تحديد إحداثيات نقطة بداية الخط و نقطة نهايته ليحسب البرنامج الطول الحقيقي للمسافة بين النقطتين و يرسم خط مستقيم بينهما، كما يمكن تغيير طول الخط فيقوم البرنامج بالتعديل عليه مع الحفاظ على نقطة البداية و الاتجاه.

جمال شعوان  : http://chaaouan.blogspot.com

تنطبق نفس الطريقة على رسم القوس  كما يمكن التعديل في خصائصه من خلال النقر عليه مرتين.

أما باقي باقي التمثيلات الخطية فيتم رسمها بواسطة أداة رسم الخطوط المتعرجة و تسمى كذلك بمتعدد الخطوط Polyligne (Polyline)    و يتم النقر على نقطة البداية ثم النقر على النقط التي يتعرج عندها الخط حتى الوصول إلى نقطة النهاية.

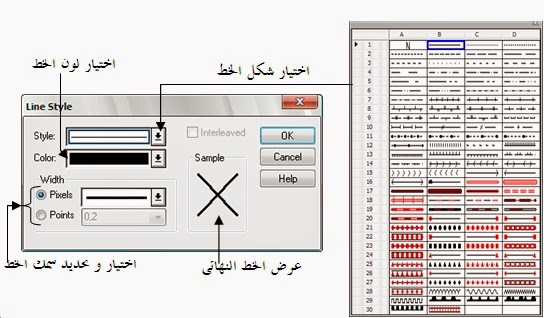

أما لاختيار خط آخر بعد الرسم فيكفي انتقاء الخط المراد تغييره و اتباع نفس الخطوات السابقة، أو النقر مرتين على الخط.



لإزالة الزوايا الحادة بالنسبة للخطوط المرقمة نستعمل أمر Lissage (Smoth) ببرنامج Mapinfo. يقوم هذا الأمر بتكسير الزوايا الحادة للخطوط و يمكن استخدام هذا الأمر مثلا عند رسم المجاري المائية لكونها نادرا ما تتواجد بها زوايا حادة بفعل دينامية الماء التي تعمل على الحفر الجانبي و تكسير الزوايا.
